TPE包胶注塑工(gōng)艺影响因素有(yǒu)哪些?

第一是TPE包胶的工(gōng)艺，在成型工(gōng)艺上分(fēn)為(wèi)两种，一种是双色注塑，一种是二次成型。一般来说双色注塑的包胶效果要好于二次注塑成型。简单来说就是，硬塑第一步被注塑出来时还是热的，马上进入2K注塑机的第二型腔，中(zhōng)间转移过程也没吸潮，既容易被高温TPE熔體(tǐ)在表面烧蚀出超薄层，也没有(yǒu)水汽在表面被吸附的影响。而二次注塑需要人工(gōng)将被包胶的产(chǎn)品放入模具(jù)，由于工(gōng)人的手法不一样，所以放入模具(jù)的时间也不一样，每批成型周期不像双色注塑那样一致。所以导致最后包胶效果有(yǒu)好有(yǒu)差。

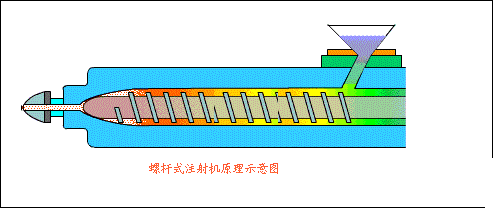

第二是在TPE,TPR材质(zhì)的加工(gōng)允许范围内，尽可(kě)能(néng)选用(yòng)更高的料筒(熔體(tǐ))温度。否则TPE容易怎么又(yòu)足够的热量烧蚀硬塑材质(zhì)表面？而且如果模具(jù)没有(yǒu)涉及冷料井或者冷料井涉及的不够大时，最先和包胶面接触的地方是注塑料最冷的地方，这样包胶肯定不牢了。

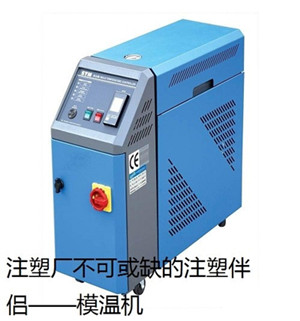

第三是硬塑作(zuò)為(wèi)镶件的模腔尽可(kě)能(néng)采用(yòng)高模温。硬塑温度高，TPE高温熔體(tǐ)冷却的就慢，有(yǒu)足够热量、足够时间烧蚀硬塑形成互溶超薄层，这点和料温及冷料井是一样的原理(lǐ)。

第四是在不产(chǎn)生TPE,TPR飞边的前提下，尽可(kě)能(néng)采用(yòng)高射速将TPE熔體(tǐ)射出；射速高，TPE在硬塑表面铺展时间短，在成型周期内有(yǒu)更長(cháng)时间烧蚀硬塑表面；射速高, TPE与硬塑表面的摩擦导致摩擦生热，TPE熔體(tǐ)温度冷却也减慢，更長(cháng)时间用(yòng)于接触和烧蚀硬塑表面；射速高，大多(duō)数TPE,TPR(TPU除外，TPU熔體(tǐ)粘度对温度的敏感性更强)熔體(tǐ)粘度发生剪切变稀，表面张力下降，利于在硬塑表面铺展;

第五：要避免硬塑表面的吸湿或玷污，特别是在两步注塑时，硬塑中(zhōng)间经过停发、转移过程，这一点更容易发生。

极性硬塑如PC, PBT, PET, POM特别是强极性硬塑如尼龙6、尼龙66，表面吸湿导致形成与吸附的水分(fēn)子行程氢键，TPE无法有(yǒu)效与硬塑表层分(fēn)子间形成分(fēn)子间键合，自然包胶的键合力降低；硬塑部件表面玷污，比如車(chē)间工(gōng)人手套不洁净或手套棉纤维粘附到极性硬塑部件表面，自然影响TPE熔體(tǐ)的包胶；包覆极性硬塑的TPE配方中(zhōng)不论是马来酸酐接枝料还是TPU聚氨酯都是容易吸湿的，不注意防潮，同样影响包胶的接合(cohesion）效果。

立恩TPE厂家直销TPE,TPR包胶材料，与PP,PC,ABS,PS,PA,PE等硬塑料粘接效果好，包胶牢固，配方与应用(yòng)非常成熟，我司免费提供材料方案与试料，如需要采購(gòu)包胶料，欢迎前来致電(diàn)！
