TPE包胶PC材料成型工(gōng)艺知识

一、TPE封装(zhuāng)的PC概念

TPE封装(zhuāng)PC，是热塑性弹性體(tǐ)TPE行业的专用(yòng)词汇。它是指热塑性弹性體(tǐ)的TPE通过注射成型的方法粘结并涂覆在PC(聚碳酸酯)塑料件的表面，赋予产(chǎn)品一定的功能(néng)要求。TPE热塑性弹性體(tǐ)是SEBS橡胶改性材料，具(jù)有(yǒu)橡胶弹性，可(kě)以方便地通过注射或挤出成型。橡胶的硬度范围可(kě)以在0~100度之间调节。用(yòng)于封装(zhuāng)PC的TPE橡胶通常硬度在30到90度之间，外观為(wèi)自然色或半透明颗粒。该橡胶具(jù)有(yǒu)优异的耐磨性，与PC涂层的附着力好，产(chǎn)品手感舒适光滑。

二、封装(zhuāng)PC对TPE材料的性能(néng)要求

1.优异的包装(zhuāng)粘合性能(néng)。

1)封装(zhuāng)机制

TPE应该能(néng)够通过注射成型与PC塑料牢固结合。键合机理(lǐ)是TPE和PC应具(jù)有(yǒu)接近的分(fēn)子极性或溶解度参数，有(yǒu)利于两种材料的分(fēn)子水平渗透。在合适的注射温度下，TPE可(kě)以获得足够的能(néng)量，在微观上与PC聚合物(wù)在分(fēn)子水平上相容(渗透)。宏观上，TPE和PC通过高温焊接牢固的粘合在一起，很(hěn)难撕开。

2)合适的TPE化合物(wù)

如上所述，TPE必须具(jù)有(yǒu)接近PC的分(fēn)子极性。但实际上常规TPE是非极性的，PC是弱极性到中(zhōng)极性的。因此，有(yǒu)必要对TPE的极性进行改性，使其接近PC的极性。要找到一种能(néng)很(hěn)好封装(zhuāng)PC的TPE(TPR)材料，不能(néng)只在市场上找一种TPE材料就能(néng)满足要求。相反，专业的TPE制造商(shāng)应该為(wèi)TPE橡胶提供特殊的混合系统。

2.硬度的测定

用(yòng)户在制作(zuò)封装(zhuāng)PC产(chǎn)品时，对TPE的硬度有(yǒu)明确的要求，可(kě)以通过用(yòng)户提供的物(wù)性表或OK样品来确认。塑料有(yǒu)限公(gōng)司可(kě)提供硬度25~90A的TPE，可(kě)牢固粘接PC材料。

3.表面耐擦伤性要求

不同的产(chǎn)品对TPE材料的耐划伤性有(yǒu)不同的要求。这需要与用(yòng)户沟通和确认。如果用(yòng)户能(néng)提供一个真正OK的样品，那就最好了。

4.其他(tā)性能(néng)要求

一些特殊的产(chǎn)品应用(yòng)对TPE有(yǒu)独特的要求。苏波列举了一些他(tā)见过的对TPE的特殊要求。

A.透明度

一些有(yǒu)可(kě)视性要求的電(diàn)子产(chǎn)品，需要透明度高的TPE材料；

B.韧性和弹性

一些键和盖产(chǎn)品对TPE的韧性和回弹性要求较高；

C.阻燃性

一些電(diàn)子元器件附件、電(diàn)線(xiàn)、插头产(chǎn)品对封装(zhuāng)PC的TPE有(yǒu)一定的阻燃要求。

D.易于加工(gōng)和成型

对于一些涂层面积较大的产(chǎn)品，要求TPE具(jù)有(yǒu)良好的流动性，以利于涂层的顺利进行。

一些平坦涂层和倒置产(chǎn)品涂层的情况需要TPE提供良好的脱模支撑。

三。成型方法和主要工(gōng)艺参数

1.成型设备和加工(gōng)方法

目前，用(yòng)于封装(zhuāng)TPE和PC的成型设备有(yǒu)两种。

一种是用(yòng)普通的注塑机。打开两套模具(jù)(PC注塑模具(jù)和TPE封装(zhuāng)模具(jù))。先注射PC塑料件，然后取出PC件，放入另一个封装(zhuāng)模具(jù)中(zhōng)，第二次注射TPE软胶。如果只有(yǒu)一台注塑机，用(yòng)另一套涂塑模具(jù)代替PC零件的加工(gōng)模具(jù)，用(yòng)人工(gōng)(或用(yòng)机械手)将PC塑料零件放入涂塑模具(jù)中(zhōng)，将TPE注射到PC零件表面。

二是专用(yòng)双色注塑机。双色注塑机具(jù)有(yǒu)两个或两个以上的注射筒和螺杆塑化注射装(zhuāng)置，在同一个模具(jù)中(zhōng)，通过旋转模头可(kě)以快速实现两次或两次以上的注射，而不用(yòng)取出塑料件放入另一套模具(jù)中(zhōng)进行封装(zhuāng)，大大缩短了成型时间，提高了加工(gōng)效率。

2.成型工(gōng)艺参数

模具(jù)温度一般设定在30 ~ 50℃；一般注射压力和螺杆转速都不是硬性的，因為(wèi)不同设备差别较大，实际调整合适的参数為(wèi)准；注射成型温度一般為(wèi)190~230℃，是一个小(xiǎo)范围，胶料和设备的特性是重要因素。

四、常见加工(gōng)缺陷分(fēn)析:

1.粘模

原因:模具(jù)设计或TPE复合配方；解决方法:修改模具(jù)，调整配方；

2.水管

原因:排气不畅，喷射温度低；解决方法:改善排气，提高喷射温度；

3.TPE不粘PC。

原因:TPE配方；成型温度，解决方法:调整TPE配方；成型温度调节

4.TPE容易划伤变白。

原因:TPE配方；解决方法:调整TPE配方。

5.TPE光泽度差，表面有(yǒu)麻点。

原因:材料未烧，注射温度低，塑化不充分(fēn)；解决方法:烘烤材料，提高注射温度。

6.TPE缺胶

原因:注塑温度低；注射压力不足；TPE材料流动性差。

解决方法:提高注射温度；增加注射压力；调整TPE配方，提高其流动性。

7.TPE封装(zhuāng)变形

原因:封装(zhuāng)后，模具(jù)还没完全冷却成型就拆了。

解决方法:加强模具(jù)的冷却能(néng)力，适当延長(cháng)锁模时间。

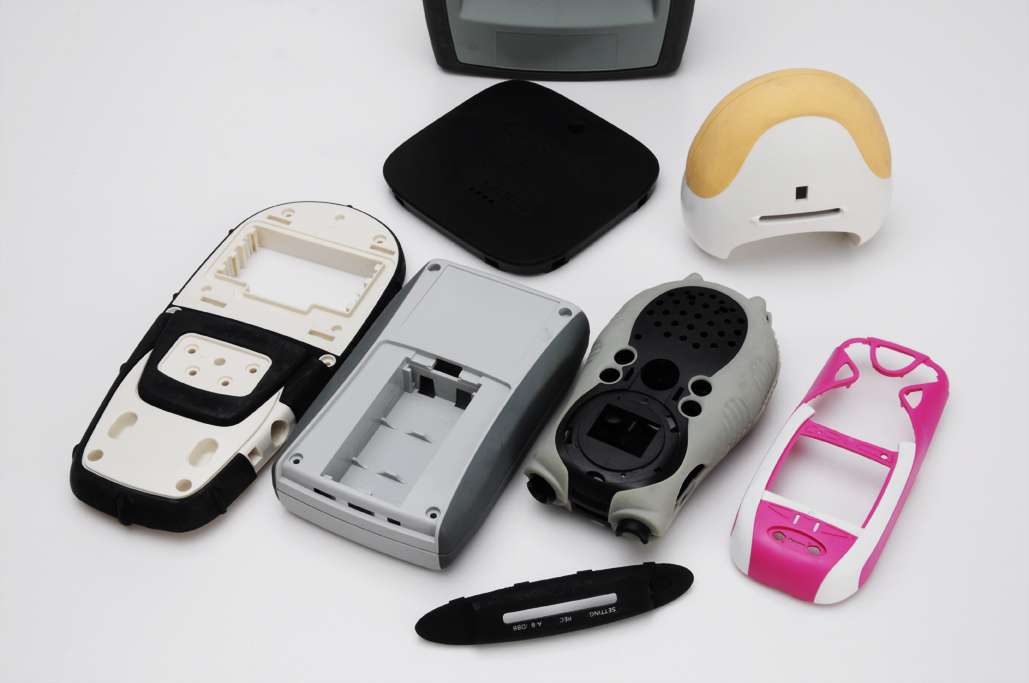

动词 （verb的缩写）TPE封装(zhuāng)PC的主要应用(yòng)

TPE封装(zhuāng)的PC，其主要应用(yòng)领域或产(chǎn)品如下:

電(diàn)动工(gōng)具(jù)、電(diàn)钻等手柄包胶，游戏机、筆(bǐ)记本、Ipad支架、手机壳、智能(néng)手环(腕带)、万用(yòng)表、对讲机等電(diàn)子产(chǎn)品。
